產品名稱：Q911F-10S DN20電動upvc塑料球閥[ 2024-05-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

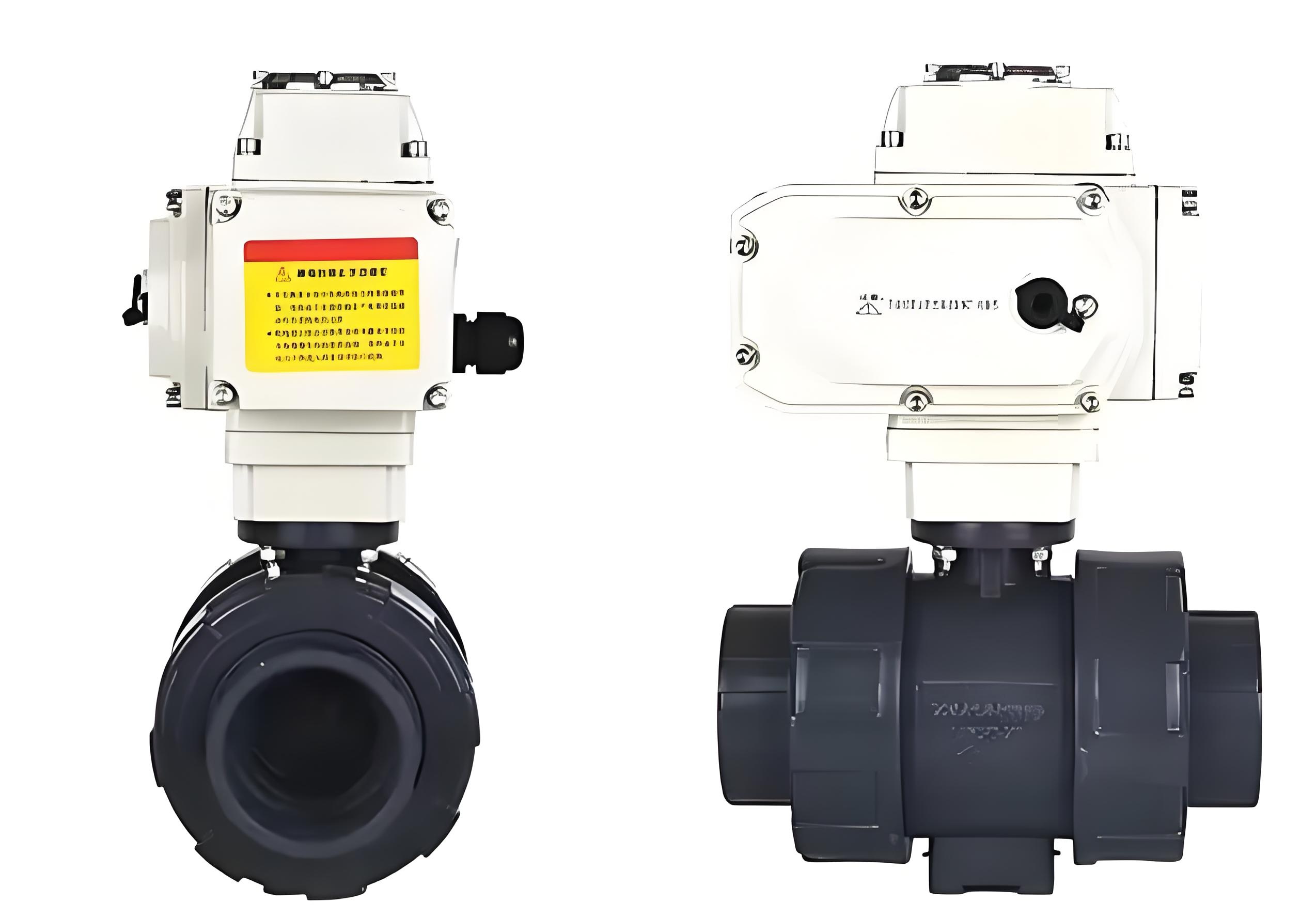

一、Q911F-10S DN20電動upvc塑料球閥產品介紹
電動塑料球閥是指采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。采用注塑件組裝成型，密封國采用F4。根據連接形式不同，可分為法蘭式、螺紋、承插以及最常見的活接雙由令，根據不同材質，分為PPR. PVDF, PPH, CPVC, UPVC等，C~100℃. -40℃~ 120℃.廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

二、Q911F-10S DN20電動upvc塑料球閥技術參數

公稱通徑：DN50mm～DN300mm（NPS2～12）；

公稱壓力：PN10MPa～16MPa；

使用溫度范圍：-29℃-300℃。

適用流體：水、空氣、油類、腐蝕性化學液體

例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、

酸堿和化學溶液系統等多個行業。

閥體材質：UPVC

傳動方式：90º回轉電動驅動

執行器材質：鑄鋁合金/塑料外殼

保護裝置：過熱保護

動作時間：4－30秒

公稱壓力：1.0Mpa

流體溫度：-15℃－60℃（無凍結）

環境溫度：-25℃－55℃

動力消耗：8VA－30VA

安裝方式：任意角度安裝（為延長壽命最好水平或傾斜安裝）

電源電壓：標準AC220V 可選DC24V、AC110V

電壓容許差：±10%，直流容許差±1%

連接方式：內螺紋、粘接、法蘭

連接口徑：1/2”－4”

通徑	英寸″	尺寸
通徑	英寸″	L	L1	L2	D1	D2	D3	D4	D5
15	1/2	112	60	16	13	20.1	20.3	31	45
20	3/4	132	73	19	18	25.1	25.3	37	55
25	1	144	78	22	23	32.1	32.3	44	66
32	1 1/4	165	87	26	30	40.1	40.3	54	82
40	1 1/2	171	92	31	38	50.1	50.3	65	98
50	2	200	112	38	48	63.1	63.3	79	120
65	2 1/2	273	136	44	61	75.1	75.3	92	140
80	3	303	158	51	69	90.1	90.3	108	160
100	4	326	176	61	99	110.1	110.4	146	225
