一、電動閘閥Z941Y-100I-DN250產品主介紹

上海湖泉閥門集團有限公司Z941Y-16I,Z941Y-25I,Z941Y-40I,Z941Y-64I,Z941Y-100I,Z941Y-160I電動鉻鉬鋼閘閥，鉻鉬鋼電動閘閥，鉻鉬鋼閘閥，鉻鉬鋼高壓閘閥，鉻鉬鋼法蘭閘閥為電動執行器驅動，彈性楔式單閘板。該型號閥門廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。Z941Y型高溫度可達550攝氏度左右。可手動、傘齒輪、正齒輪、氣動、電動裝置。

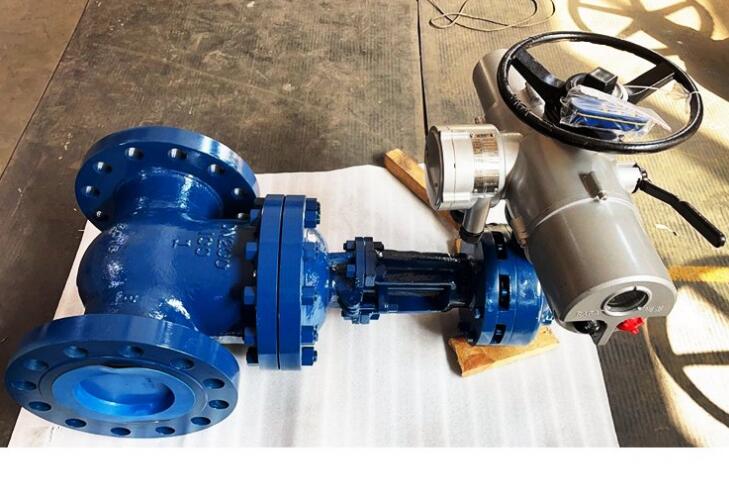

電動閘閥Z941Y-100I-DN250（鉻鉬鋼高溫高壓）

二、電動閘閥Z941Y-100I-DN250產品主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-100~200	100~200	10.0~20.0	≤425	水、蒸汽、油品
Z941Y-100~200			≤425	水、蒸汽、油品
Z941Y-100I~200I			≤550	油品、蒸汽
Z941Y-100P~200P			≤150	弱腐蝕性介質
Z941Y-100R~200R			≤200	醋酸類
Z941W-100R	100	10	≤200	醞釀類
Z941W-100I			≤550	油品、蒸汽
Z941W-100P			≤150	弱腐蝕性介質

三、電動閘閥Z941Y-100I-DN250產品零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941H-100~200	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z941Y-100~200			堆焊硬質合金
Z941Y-100I~200I	鉻鉬合金鋼			柔性石墨
Z941Y-100P~200P	鉻鎳鈦不銹鋼			聚四氟乙烯
			本體密封
Z941Y-100R~200R	鉻鎳鉬鈦不銹鋼		堆焊硬質合金	聚四氟乙烯或柔性石墨
Z941W-100R			本體
Z941W-100I	鉻鉬合金鋼	耐熱鋼或不銹鋼
Z941W-100P	鉻鎳鈦不銹鋼

10.0MPa	DN	L	D	D₁	D2	D6	b	n-φd	電裝型號Electric Actuator Code	L₁	H	D₀	重量Weight
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100P 100R 100I	40	240	165	125	95	76	26	4-23	DZW10	590	680	365	-
	50	250	195	145	112	88	28	4-25	DZW15	590	810	365	105
	65	280	220	170	138	110	32	8-25	DZW20	590	860	365	120
	80	310	230	180	148	121	34	8-25	DZW20	590	892	365	151
	100	350	265	210	172	150	38	8-30	DZW30	810	1013	470	202
	125	400	310	250	210	176	42	8-34	DZW45	810	1184	470	-
	150	450	350	290	250	204	46	12-34	DZW60	830	1250	550	310
	200	550	430	360	312	260	54	12-41	DZW90	830	1450	550	429
	250	650	500	430	382	313	60	12-41	DZW120	870	1650	320	599
	300	750	585	500	442	364	70	16-48	DZW180	870	1800	320	-
	350	850	655	560	498	422	76	16-54	DZW250	1170	2030	570	1100
	400	950	715	620	558	474	80	16-54	DZW500	1170	2250	570	1519
16.0MPa	40	260	175	125	92	76	32	4-27	DZW15	590	905	365	-
環槽法蘭 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160P 160R 160I	50	300	215	165	132	88	36	8-25	DZW20	590	905	365	124
	65	340	245	190	152	110	44	8-30	DZW20	590	968	365	158
	80	390	260	205	168	121	46	8-30	DZW30	590	978	365	196
	100	450	300	240	200	150	48	8-34	DZW60	810	1043	470	249
	125	525	355	285	238	176	60	8-41	DZW90	810	1248	470	413
	150	600	390	318	270	204	66	12-41	DZW120	830	1394	550	528
	200	750	480	400	345	260	78	12-48	DZW120	830	1621	550	819
	250	838	580	485	425	313	88	12-54	DZW180	870	1935	320	-
	300	965	665	570	510	364	100	16-54	DZW250	870	2411	320
