閥門電動裝置dzw30-24說明書及內部原理圖

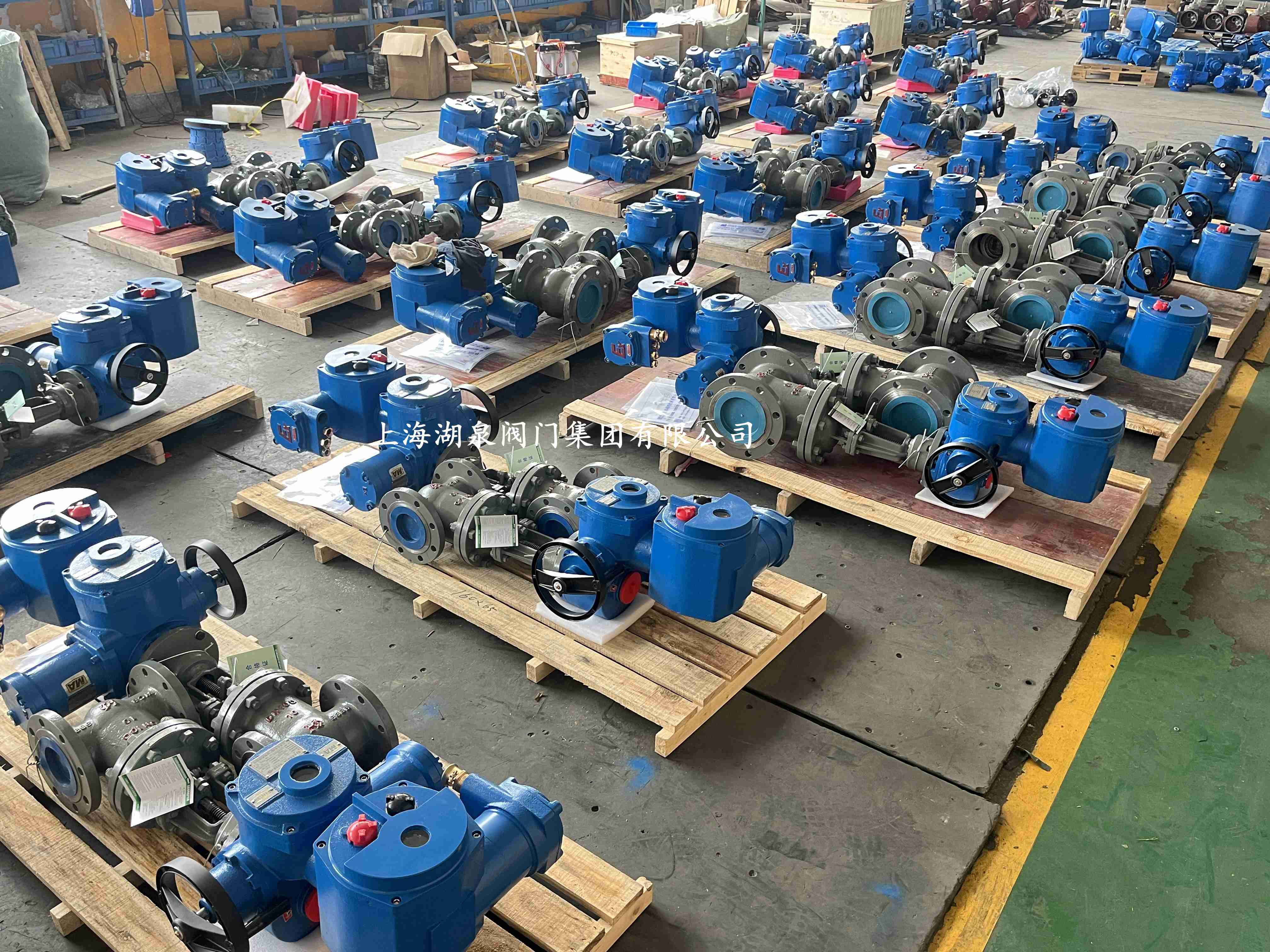

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。多回轉電動裝置按防護類型分：有戶外型和隔爆型；按控制方式分：有常規型、整體型和整體調節型；按連接型式分：有轉矩型、電站型和推力型。
外形和外形尺寸見表3和圖1表
|
型號 |
H |
H1 |
L1 |
L2 |
L3 |
F |
F1 |
F2 |
F3 |
F4 |
ΦD |
|
Z5 |
271 |
96 |
158 |
226 |
249 |
158 |
259 |
|
310 |
|
316 |
|
Z10~Z30 |
316 |
130 |
200 |
238 |
295 |
200 |
255 |
317 |
349 |
374 |
400 |
|
Z45/Z60 |
415 |
195 |
277 |
277 |
394 |
230 |
275 |
391 |
369 |
394 |
460 |
|
Z90/Z120 |
453 |
195 |
281 |
281 |
412 |
278 |
310 |
426 |
404 |
429 |
556 |
|
Z180/Z250 |
585 |
250 |
320 |
320 |
474 |
295 |
360 |
476 |
455 |
476 |
320 |
|
Z350/Z500 |
717 |
280 |
399 |
399 |
1076 |
433 |
417 |
442 |
417 |
542 |
565 |
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型
F4為整體隔爆型/整體調節隔爆型
轉矩型連接尺寸
|
型號 |
轉矩型JB2920 |
|||||||||||
|
法蘭號 |
D |
D1 |
D2 (H9) |
h1 |
f |
h |
d1 |
d2 |
d |
n |
α |
|
|
Z5/Z10/Z15 |
2 |
145 |
120 |
90 |
2 |
4 |
8 |
30 |
45 |
M10 |
4 |
45° |
|
2I |
115 |
95 |
75 |
6 |
26 |
39 |
M8 |
|||||
|
Z20/Z30 |
3 |
185 |
160 |
125 |
10 |
42 |
58 |
M12 |
||||
|
3I |
145 |
120 |
90 |
8 |
30 |
45 |
M10 |
|||||
|
Z45/Z60 |
4 |
225 |
195 |
150 |
5 |
12 |
50 |
72 |
φ18 |
|||
|
Z90/Z120 |
5 |
275 |
235 |
180 |
14 |
62 |
82 |
φ22 |
||||
|
5I |
230 |
195 |
150 |
12 |
50 |
72 |
φ18 |
|||||
|
Z180/Z250 |
7 |
330 |
285 |
220 |
3 |
6 |
16 |
72 |
98 |
φ26 |
||
|
Z350/Z500 |
8 |
380 |
340 |
280 |
20 |
83 |
118 |
φ22 |
8 |
22.5° |
||
推力型連接尺寸
|
型號 |
推力型GB12222 |
|||||||||
|
法蘭號 |
D |
D1 |
D2 (f8) |
f |
d1 max |
d |
L |
n |
α |
|
|
Z5/Z10/Z15 |
F10 |
125 |
102 |
70 |
3 |
T28 |
M10 |
40 |
4 |
45° |
|
Z20/Z30 |
F14 |
175 |
140 |
100 |
4 |
T36 |
M16 |
55 |
||
|
Z45/Z60 |
F16 |
210 |
165 |
130 |
5 |
T44 |
M20 |
70 |
||
|
Z90/Z120 |
F25 |
300 |
254 |
200 |
T60 |
M16 |
90 |
8 |
22.5° |
|
|
Z180/Z250 |
F30 |
350 |
298 |
230 |
T70 |
M20 |
110 |
|||
|
Z350/Z500 |
F35 |
415 |
356 |
260 |
T80 |
M30 |
150 |
|||
1、本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
2、安裝時應保證維修檢查人員拆卸各部件所需的空間；
3、安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；
4、與閥門連接的螺栓不得低于8.8級；
5、當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
6、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；
7、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
8、視窗不得與硬物碰撞；
9、本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；
10、閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。
DZW10-18Z,DZW20-18Z,DZW30-18Z,DZW45-24Z,DZW60-24Z,DZW90-24Z,DZW120-24Z,DZW180-18Z,DZW250-18Z,DZW350-18Z,DZW500-18Z,DZW800-18Z,DZW10-24Z,DZW20-24Z,DZW30-24Z
